Ø 打开油桶灌装孔盖，将本插桶泵插入并拧器。输入油管一端固定在抽液器的出液接头上，另一端接盛液容器。
Ø 将减压阀调节旋钮退出锁紧位置（即向后退出）将气管接上本插桶泵的进气接头夹紧。
Ø 打开空压机出气阀门（或管路气阀），使压缩气经气管、球阀、减压阀进入柴油桶，同时调整减压阀压力.即转动调节旋钮，逆时针压力减小，顺时针压力增大，使减压阀的压力表指针在0.015~0.025MPa之间，然后将调节旋钮锁紧（即向前推进），桶内液体即被抽出。
使用范围

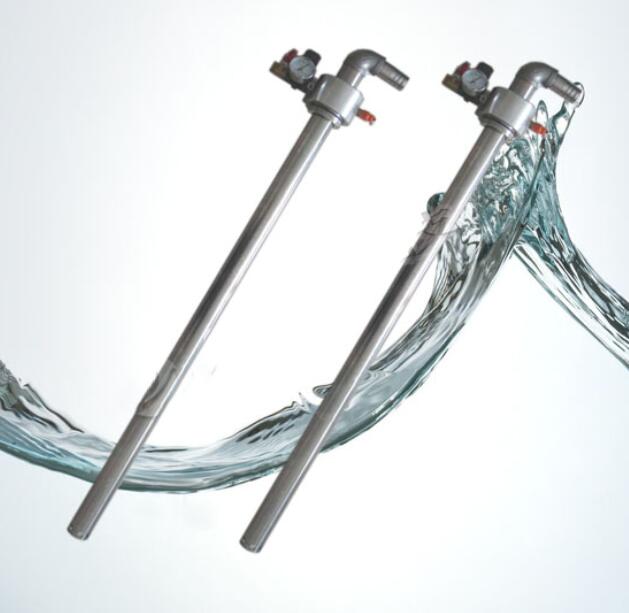

本气动插桶泵以压缩空气为动力，用以抽取各种器内液体，适合于易燃易爆挥发性很强的油类、溶剂。
安全注意事项
由于本产品采用气压式原理，桶内必须冲入压缩空气，液体才能被抽出，压力越高抽取速度越快，但桶体内的耐压程度，压力过高会造成桶体爆裂，故使用气动插桶泵必须严格遵守下列各项要球，以确保安全。
1、使用本插桶泵的储液桶耐压必须高於本插桶泵的工作压力3倍。
2、使用前应检查安全阀是否灵活（可拉动扣环进行检查），使用中减压阀压力表达到0.03MPa时安全阀应工作（即小孔应放气），如有异常应停止使用并检修。
3、使用时应严格按本说明书，“使用方法”步骤操作，特别注意减压阀压力表指针不得大于0.025MPa，以免发生意外。如压力偏高应及时逆时针方向转动减压阀调节旋钮，或拉动安全阀如环使压力下降。
4、使用时不得随意敲打本插桶泵，以免漏气或减压阀失灵，安全阀失控造成意外。
5、压力表应按计量要求定期检定。

性能参数

产品名称	型号	进出口径 mm	供气压力 Mpa	流量 T/H	扬程 m	密封材料	材质	适用范围
气动浆料泵 (适合油桶)	ZQY-0.8T	51/32	0.3-1.0	0.8	0-100	四氟	304不锈钢	高粘度12万 CPS/25℃ 浆料液体
	ZQY-1.2T-1	55/32	0.3-1.0	1.2	0-100	四氟	304不锈钢
	ZQY-3.2T-1	55/32	0.3-1.0	3.2	0-100	四氟	304不锈钢
气动浆料泵	ZQY-1.2T-2	60/32	0.3-1.0	1.2	0-100	四氟	304不锈钢
	ZQY-3.2T-2	72/38	0.3-1.0	3.2	0-100	四氟	304不锈钢
	ZQY-5T	88/50	0.3-1.0	5	0-100	四氟	304不锈钢
气动油桶泵 (气压式)	ZQY-25	25/25	0.03	40L/min	5	氟橡胶/四氟	304不锈钢	无粘度液体
气动油桶泵 (气压式)	ZQY-40	40/40	0.03	70L/min	5	氟橡胶/四氟	304不锈钢	无粘度液体
气动插桶泵	QYB-40P	53/20	0.5-0.7	40L/min	3	四氟	304不锈钢	无粘度液体
